  1. 풍력제품이란 무엇인가?
  풍력제품은 회전축에 임펠러를 연결하여 공기의 흐름을 만드는 기계적 장치이다.
기본적인 구성은 회전체인 임펠러와 회전축, 회전력을 제공하는 동력, 그리고 공기흐름의 통로인 하우징으로 구성된다.
풍력제품은 일반적으로 팬, 송풍기, 콤프레샤로 분류한다.
풍력제품은 공기정화나 산업공정에 요구되는 공기의 흐름을 제공한다.


  2. 풍력제품 종류
  팬, 송풍기, 콤프레샤는 공기를 이동시키는 방법과 압력에 따라 구분된다.
ASME는 흡입압력에 대한 토출압력비로 팬, 송풍기, 콤프레샤로 분류한다.



팬은 많은 양의 기체를 낮은 압력으로 움직이는 장치이다. 팬은 집에서도 흔히 볼 수 있다.

  송풍기

송풍기는 일정한 압력 증가로 기체의 체적을 이동하는 기계이다.
송풍기는 더 강력한 팬의 일종이다.
송풍기는 임펠러 타입과 블레이드 각도를 변경하여 원하는 방향으로 공기를 밀어 넣을 수 있다.

  컴프레샤

콤프레샤는 기체를 더 높은 수준의 압력으로 올리는 기계로서, 공기를 작은 공간에 주입함으로써
공기를 더 밀도 높게 만들어 준다.

  참고: 분류기준

기준 미국 ASME 기준
(토출압/흡입압)
일본 JIS 기준
(압력단위 kPa)
FAN 1.11 까지 10 kPa 미만
BLOWER 1.11-1.20 10 kPa-100 kPa
COMPRESSER 1.20 이상 100 kPa 이상
ASME: American Society of Mechanical Engineers


  3. 송풍기의 종류

모터 직결형 벨트 체결형 커플링 체결형 축류식


  4. 전동송풍기의 일반적 구조
  송풍기의 구조: 일반적으로 전동송풍기는 임펠라, 모터, 하우징으로 구성된다.

모터 직결형 벨트 체결형
TOP


  5. 송풍기 임펠러 타입
  임펠러는 공기의 흐름을 일으키는 회전자이다.

타입 터보 플랏 에어포일 시로코
특징 고압력 소풍량 고효율
다단을 사용해서 고압력
고속에서 비교적 정숙
고강도, 저효율
분진부착이 최저
소음이 비교적 크다
중압력, 소풍량, 효율보통
축동력 일정이상 상승하지 않음
소음이 비교적 좋다
저압력, 대풍량, 저강도
효율이 낮다
저속 덕트용에 적합
형상

TOP


  6. 송풍기용 모터종류
  브러쉬 모터와 브러쉬레스 모터

  브러쉬 모터 브러쉬레스 모터
모터성능 단순한 디자인, open Loop system,
단일 전압 제품, 만약 높은 공기 성능 필요시
전압을 올려야 한다.
open 또는 closed Loop systems,
각 전압대에서 일관된 성능(예, 108-230V)
모터제어 안정적인 공기흐름과 성능, 일정한 공기흐름 공급,
저비용 효과
intelligen II control board 제어, 복잡한 공기 전달에 최적
모터수명 blower life up to 3,500시간 Life to 20,000 ~ 25,000시간
모터비용 저렴한 가격 브러쉬 모터에 비하여 높은 가격
모터크기 크기와 무게 역시도 선정에 중요한 선택사항

  단상모터와 삼상모터

전압 장점 단점 기타
단상 220V 선로가 간편하고 일반 가정에사용 가능 3상에비해 전류 값이 높아 전기요금이 많음 주로 2마력미만 동력에서 사용
3상 380V 단 상에비해 전류 값이 낮아 전기요금 이 적게듭 선로가 복잡 하고 일반 가정에사용 불가능 하고 별도설비가 요구됨 주로 2마력 이상 동력에서 사용

  RPM
  모터분당 회전수 = [120 x 주파수(우리나라 60HZ)÷극수] x 효율
TOP


  7. 송풍기 규격 요건
  Agency Qualification
  • UL, CSA, CCC, TUV, IEC인증 등
  • UL인증 사내 실험실
  • UL1004-1-2-3및 UL507의 시험 능력
  • AMETEK은 전 세계적으로 표준화된 표준 설정 그룹 중 하나인 UL1004 표준 기술 패널(STP) 위원회의 투표 구성원이다.

  제품테스트
  • 기존 플랫폼 변경
  • 새로운 플랫폼 디자인
  • 신속한 대응을 위한 시제품 제작 실습
  • 3D 소프트웨어 및 솔리드스테이트 모델링
  • 테스트
  • 스피드 / 토크(torque) / 효율성 성능
  • 열 용량
  • 수명
  • 모터 보호 시험기를 통해 UL에 의한 합격 판정을 확인하고 테스트합니다.
  • 팬 시스템이 없는 모터의 모터 성능 테스트
  • 최고 마력 테스트
  • 온도 테스트
  • 소리 테스트
  • 진동분석
  • RFI(라디오주파수장애)
  • 수명 테스트
  • 서즈 테스트(습식건조 픽업을 모의실험하는 특수 테스트)
TOP


  8. 송풍기 설치
  송풍기 설치
  • 송풍기는 다른 기기에 의한 진동이나 열의 영향을 받지 않는 곳에 수평으로 설치한다.
  • 송풍기 후면과 벽 사이에 최소 3cm의 간격을 두고 설치하여 냉각 공기가 흐를 수 있도록 한다.
  • 검사 및 유지 보수를 위해 모든 방향으로 약 80cm의 송풍기 주변에 공간을 둔다.
  • 산이나 알칼리 같은 부식성 가스 및 가연성 폭발성 가스가 발생하는 장소에 설치하지 않는다.
  • 인입구나 토출구에 철망을 부착하여 이물질의 유입을 막고 안전사고를 예방한다.
  • 송풍기 위에 물건을 적재하지 않는다.
  • 냉각팬 부분을 환기가 잘 되도록 설치한다.

  흡입 물질에 관한 주의 사항
  • 휘발성 가스, 유기 용액, 스파크, 불붙은 시가 등을 절대로 흡입하지 말 것. 폭발, 화재, 제품 손상이 발생할 수 있다.
  • 단단한 물체나 Dust가 통과되거나 액체 흡입이 발생하면 가까운 영업소에 문의한다.
  • 응축 및 부식
  ① 상대 습도가 100 % 이상인 공기를 흡입하면 온도 변화로 물방울이 발생할 수 있다.
     물방울이 포함된 공기가 흡입되면 물이 베어링 구멍으로 새어 들 수 있다.
  ② 상대 습도가 90 % 이상인 공기를 지속적으로 흡입하면 부품 재질에 따라 공기와 접촉하는 부분에 부식이 발생할 수 있다.
  ③ 지역이나 계절에 따라 흡입 공기와 송풍기 주변 공기의 온도 차가 클 때, 상대 습도가 100 % 미만일 때에도 응축이 시작될 수 있다.

  파이프 설치
  • 흡입구 및 토출구에 연결하려면 항상 팽창 / 수축할 수 있는 이음 재나 덕트 호스를 사용한다.
  • 덕트를 흡입구 또는 토출구에 직접 연결하는 경우, 흡입구 및 덕트 (배관)의 축을 정렬하고 송풍기 플랜지 표면과 덕트 플랜지 표면이
    평행이 되도록 체결한다. 흡입구 또는 토출구에 하중이 가해지지 않도록 덕트를 지지하도록 한다.

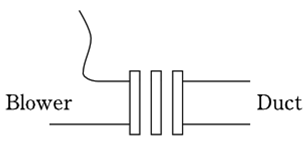

    두 플랜지 사이에 패킹을 설치하면 설치가 더 쉬워진다.
  • 흡기 온도가 60 ℃ 이상의 고온 환경일 때에는 내열형 송풍기를 사용해야 하고 덕트 연결부위 역시 내열 부품을 사용하여
    덕트의 열팽창을 방지한다.

  덕트 연결
  • 연결될 덕트가 구부러지거나 또는 갑자기 불일치(갑자기 커지거나 작아지면) 할 때, 풍량 또는 정압이 감소하며
    운전 소음이 추가로 발생할 수 있다.
  • 흡기온도가 60 ℃ 이상의 고온환경일 때에는 내열형 송풍기를 사용해야 하고 덕트 연결부위 역시 내열 부품을 사용하여 덕트의 열팽창을 방지한다.

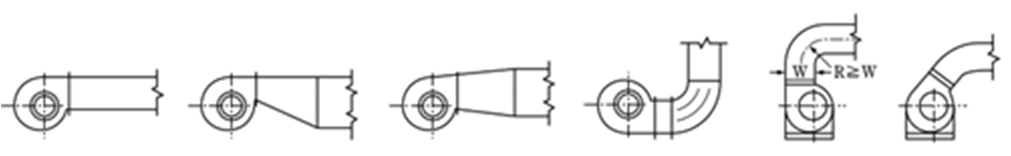

- 좋은 사례

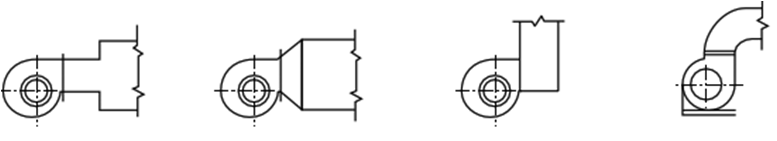

- 나쁜 사례
TOP


  9. 송풍기의 유지보수
  송풍기 점검
  • 진동 및 비정상 소음 검사는 3개월마다 수행하고 매년 단열 검사를 하는 것이 좋다.
  • 내열형, 표준 내습형으로 사용할 경우, 먼지가 포함된 공기를 흡입하면 가스가 접촉하는 케이싱, 팬 등의 내부 부식이 진행되고,
    회전하는 접촉부의 침식이 나타날 수 가 있다. 이러한 조건에서 사용될 때는 더 자주 검사하는 것이 좋다.
  • 밀봉된 볼베어링은 모터 베어링에 사용되므로 베어링 윤활은 따로 필요하지 않다.
  • 그리스 수명은 작동 환경에 따라 다르지만 일반적으로 약 1년이다.

  *** 베어링 그리즈

Grease Clearance Grease
Standard type CM gap Multemp SRL (Kyodoyushi)
Heat-resistant type C3 gap Multemp SRL(Kyodoyushi)

  송풍기 이상징후와 대응요령

징후 원인 해결책
<< 모터에서 이상소음이 날때 >>
삐걱삐걱 소음 a)임펠러에 이물질이 있을 때
b)모터 케이스에 이물질이 있을 때
c)모터가 떨어졌을때
a)임펠러를을 청소한다
b)모터를 교체한다
물리적 마찰 소음 a)설치불량
b)모터불량
a)설치상태 점검
b)설명서 확인
끼이익 소음 a)차가운 온도에서의 오일 부족
b)베어링 이외의 경우
c)설치를 확인한다
a)모터를 교체한다
- 베어링의 수명이 다 됐을 경우
진동 소리 a)적절히 체결되어 있지 않았을 때
b)임펠러에 이물질이 있을 때
c)임펠러가 구부러지거나 깨졌을 때
d)임펠러의 변형
a)점검하고 수정
b)임펠러를 청소한다
c)임펠러를 교체한다
d)임펠러를교체한다
<< 모터가 제대로 작동하지 않을 때 >>
불충분한 공기 이동 a)모터 연결 불량
b)모터불량
a)임펠러 방향을 점검한다
b)사양을 검토한다
모터고장 - 작동하지 않을 때 a)퓨즈가 끊어지다
b)모터의 파워가 부족하다
c)모터 과부하
a)점검하고 새로운 퓨즈로 교체한다
b)전선 접속을 점검한다
c)사양을 확인하고 모터를 교체한다
구리선이 타고,
커넥터가 녹았을 때
a)단자의 느슨한 연결
b)모터가 타버린 경우
a)점검 후 와이어를 재연결
b)모터를 교체한다
구리선이 마모 a)기계적 마모 a)절연처리를 하고 구리선을 재연결한다
b)모터를 교체한다
참조, 상기는 절대적 기준이라기 보다 참고용입니다.
TOP

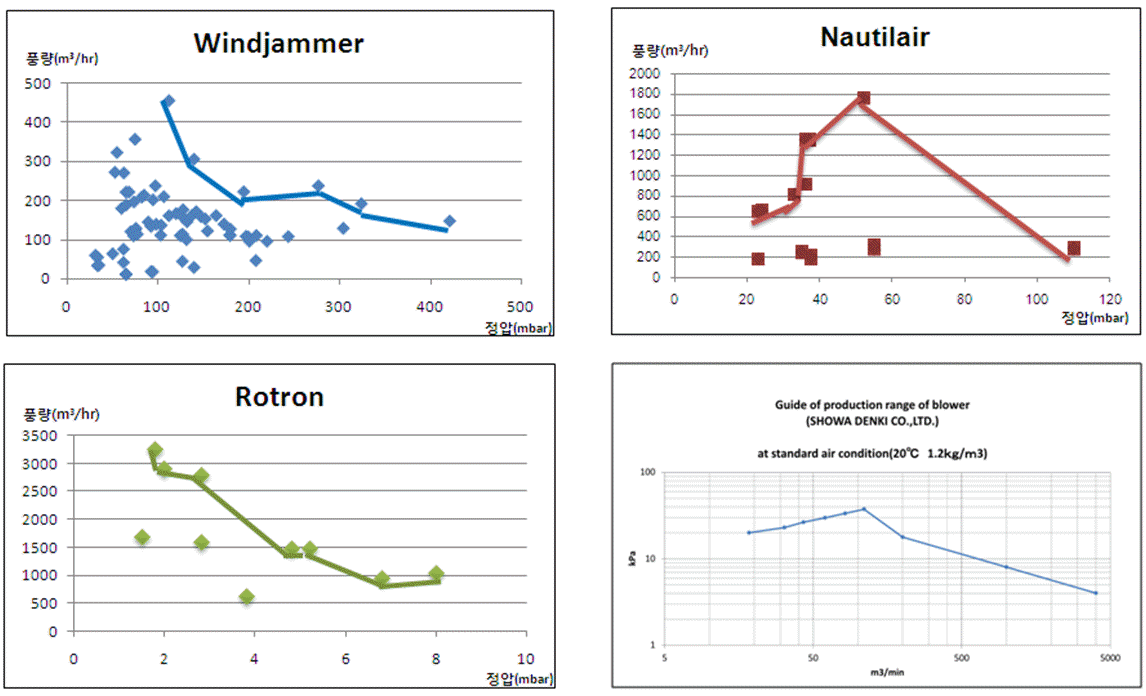

  10. 송풍기 선정요령
  송풍기 효율의 2대 요소 : 필요풍량 (㎥/min), 송풍기의 정압 (mmAq)
  • 풍량(Q=AIR Volume): 표준상태에서의 단위당 바람의 양을 뜻하며 전력의 크기와 비례관계이다.
         단위 - m³/min, m³/H, CMM, CMH, CFM, CFH
  • 정압(Static Pressure): 단위당 작용하는 압력 크기(송풍기에서 바람을 일으키는 힘)을 뜻하며 임펠러의 크기와 비례관계이다.
         단위 - kPa, Pa, hPa, mmAq, mmHg, bar

  설치환경 : 온도, 습도 요소
  • 모터의 내구 온도: 냉각팬의 부착 여부에 따라 일반 팬과 내열 팬을 구분
  • 모터 베어링 스리브베어링(sleeve bearing); 120℃까지, 볼베어링; 290℃까지
  • 물방울 응결 여부에 따른 하우징 재질 코팅 여부 고려: SUS, 테프론, PVC 코팅 등등

  기체의 종류
  • 밀도: 기체의 흐름에 대한 저항에 영향을 준다 = 송풍기의 압력 요구조건에 영향
  • 송풍기를 통과하는 가스의 종류에 따라 송풍기의 재질이나 특수코팅을 결정한다.
  • 방폭모터: 폭발성, 가연성 환경의 경우

  설치목적과 공간
  • 설치공간과 목적을 고려하여 송풍기의 타입을 결정한다
  • 모터 직결형, 벨트 체결형, 커플링 체결형, 축류식
TOP
